格子型球磨機原格子板裝配形式及存在的問題
創建時間 2014-07-27 作者 球磨機 瀏覽 QQ留言 產品咨詢 聯系電話:13803857310

        一、裝配形式

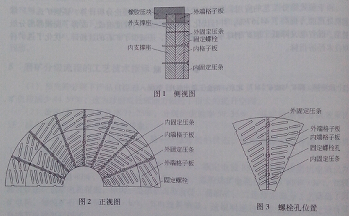

        格子型球磨機自帶的排料端由導料支座、內外圈格子板、壓條、螺栓、橡膠壓塊、中央錐形支撐桶六部分組成。格子板裝配形式側視圖、格子板裝配形式正視圖、螺栓孔位置圖如下。

格子板裝配圖

        二、存在的問題
        1、裝配后的格子板和壓條不在一個平面上,壓條突出100mm,格子型球磨機運行過程中,壓條受到鋼球、物料的沖擊后,容易導致固定螺栓彎曲、壓條移位,格子板無法固定產生扇形裂口,直至脫落,造成格子型球磨機吐鋼球不得不停車檢修。
        2、格子板的固定螺栓孔設計在格子板邊緣,位置不合理,壓條或者螺栓稍有松動,易造成格子板脫落。
        3、壓條突出格子板約100mm,造成格子板固定螺栓過長,達610mm,螺栓受力易彎曲變形,卡在螺栓孔內,拆卸即為困難。
        4、格子板為錳鋼材質,單塊重達200kg,裝卸不便。
        以上問題,導致了格子板8個月時間周期內,停車檢修達10天,增加了格子型球磨機維修工作量和勞動強度,影響了設備運轉率。
