河南豫暉較近應來自山西的一位客戶要求為其3×8米的圓錐球磨機進行了改造。具體請看下文詳細介紹。

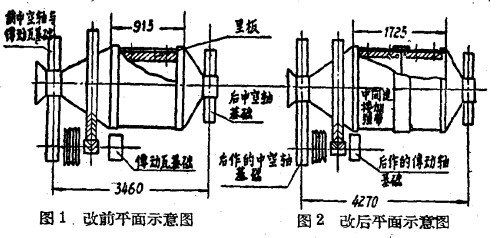

        原來3×8米圓錐球磨機的兩頭錐體保持不動，原來筒體內是一塊里板現增加一塊。原來筒體長度為915mm，改大后筒體長度為1725mm。改前球磨機平面示意圖為圖1，改后示意圖為圖2。
        我公司球磨機技術部人員決定的改造方法：
        1.改大后中空軸中心距離由原來的3460mm增加為4270mm，這樣將前中空軸基礎與傳動瓦基礎往前移810mm打新基礎。
        2.傳動部分零件尺寸不變。但必須根據實際情況計算零件強度，可將兩件強度增大。我們改時未動，是因為以前已經加大的。

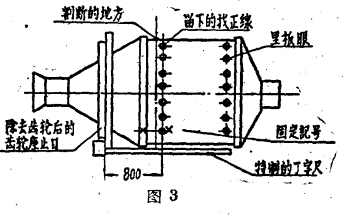

        3.球磨機在拆除時應注意事項。球磨機在割斷前應在筒體上留下找正線。找正線的留法是將大齒輪拆掉以齒輪座的止口為根據，用特制的丁字尺。量到里板眼處記下尺寸，這里我們量的是800mm，圍繞筒體圓周劃線，打上沖子眼保持清楚，并要在拆開的地方兩邊留下固定記號，以便安裝時保持原來的方向不錯位。如圖3所示。

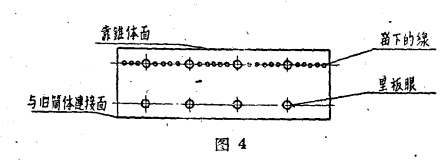

        4.增長筒體時下料加工應注意事項：增長的筒體按需要的尺寸計算妥當后即進行下料，將里板眼鉆好，再靠錐體那面的里板眼留上中心線。也打上沖子眼，如圖四。筒體加工我們是用自制的土滾床，加工時要留下的線條放在外面，已被找正用。
        5.安裝的方法。將增長的筒體加工好以后，在地面放平，將割掉的前錐體放在筒體上用丁字尺以齒輪座的止口為基準，即尺寸為800mm，圓周找好焊牢。如圖5所示。找正時要注意里板眼，要把筒體里板眼和錐體里板眼安裝與未改前方向一樣，以求美觀。將中空軸瓦座安裝在新基礎上，與后錐體中空軸瓦座水平找正后，就把舊基礎刨去。
        以上就是河南豫暉球磨機廠家為客戶改造3×8米圓錐球磨機的改造方法及工藝過程。如果你有什么疑問，或是解決不了的難題，歡迎前來咨詢選購。
